產品參數
? 輸入電壓范圍：單相 195~245V 三相 340V~420V
? 輸入頻率范圍：50/60Hz±5%
? 輸出電壓范圍：單相 0~300V（0~600V選配）三相 0~520V (0~1040V選配)
? 輸出頻率范圍：45~500Hz
? 失真率≤0.3% 穩壓率≤0.5% 頻率穩定度≤0.01%
? 三相相位角可調節（0~120°），使用中每一相可獨立調節電壓和頻率，且獨立顯示有電壓、頻率線性爬升和跌落編輯測試功能，可做電壓、頻率的漸變和中斷測試，并有阻抗的獨立補償功能，可模擬各種測試測試電網電源。
高性能特性
? 低失真干擾、輸入/輸出完全隔離
? 單相最大容量可達20KVA，三相電源可達60KVA
? 遠程電壓回饋功能，確保測試點電壓值和設定值一致
? 電壓、電流測量采用高精度ADC交流采樣，數位真實值計算
? 采用單片機（D/A電路）直接采集電壓、電流波形數據。
? 內含RS232或RS485接口，可與電腦通訊。單機可設置五組測試組，每組可設置35個不同的測試點（不同電壓0~300V、頻率45~500Hz、時間0.1S~999.9H之設定）并可做(0~999999次）循環測試
? 內置軟啟動裝置，可輕松啟動馬達、壓縮機等高啟動電流負載
? 采用中央處理器設計，控制邏輯電路的開通與關閉。
? 機內溫、濕度檢測，智能排風除濕，確保電源正常使用
人性化設計

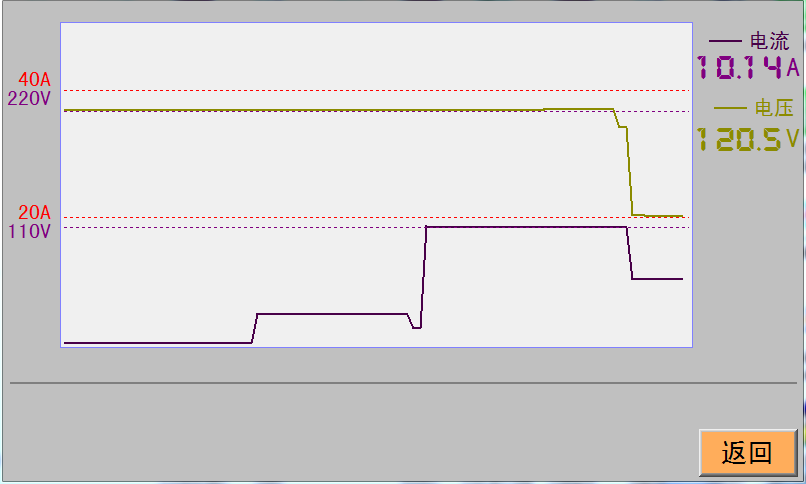

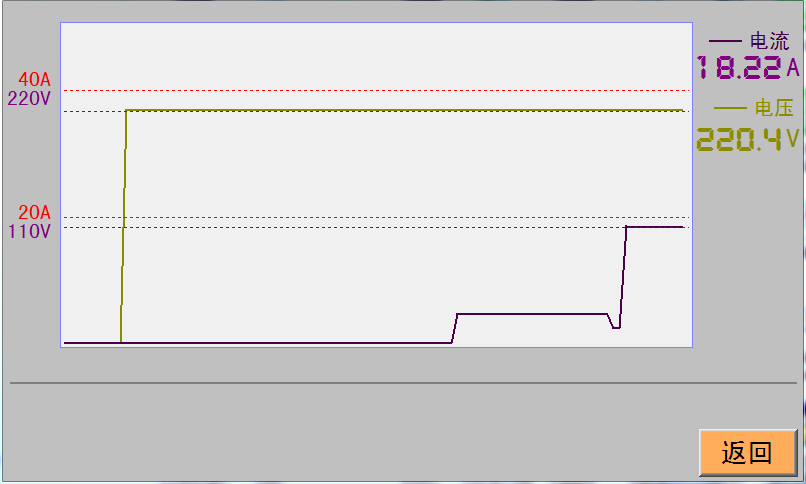

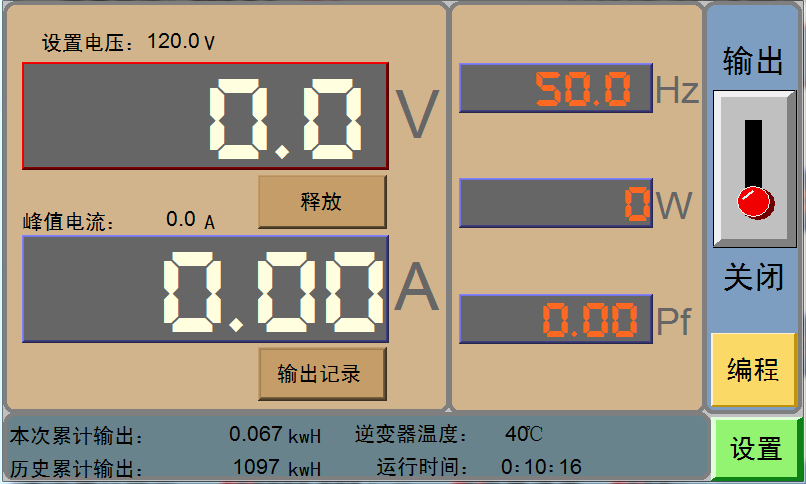

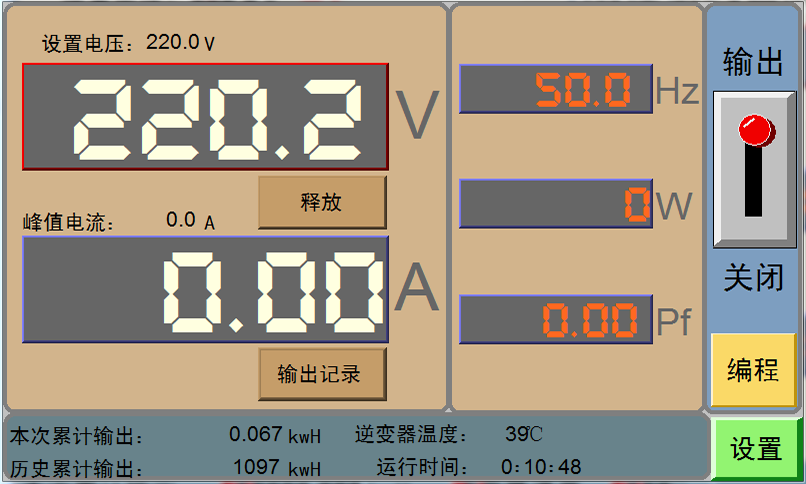

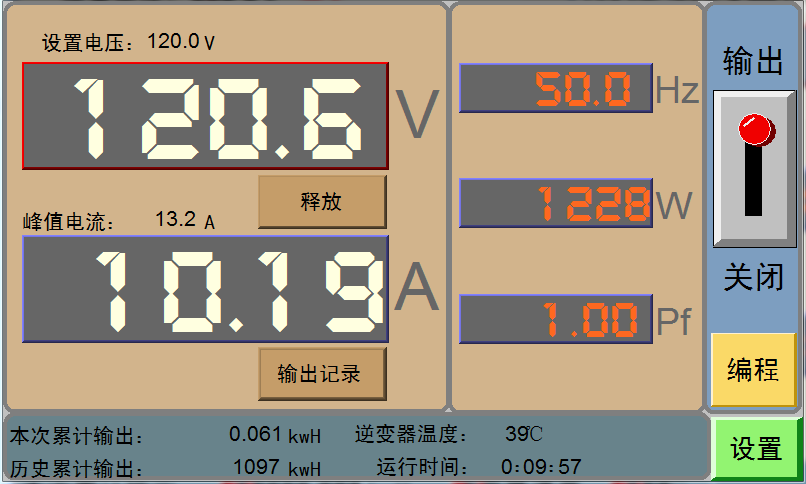

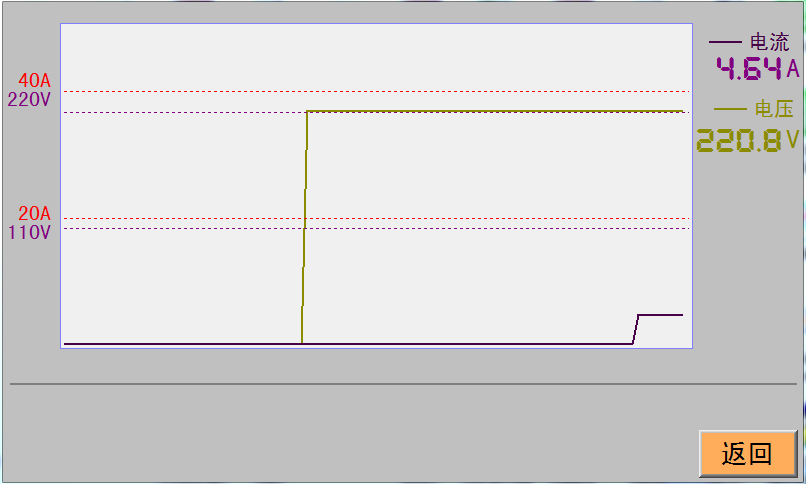

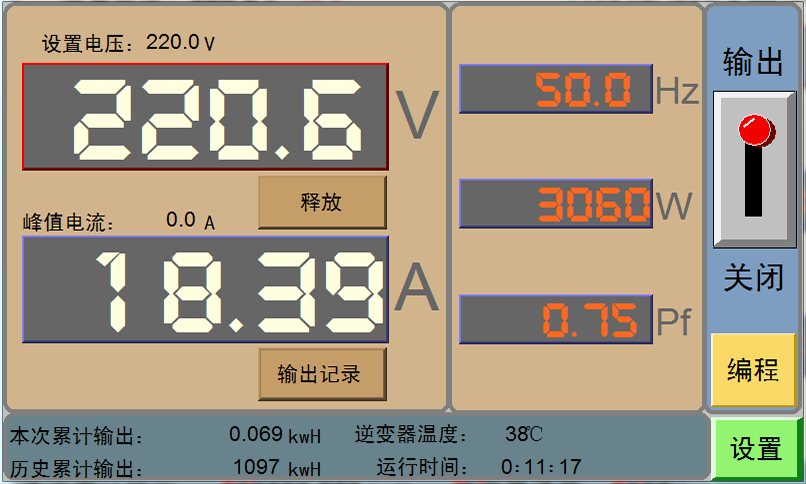

? 超大7英寸觸摸屏顯示各項參數：電壓、頻率、功率、功因、電流、峰值電流、溫度、電量、時間、相位角、阻抗值及電壓和電流的實時曲線
? 電源多點實時傳感器監測，運行正常代碼和故障代碼屏顯，全面掌控電源狀況
? 參數校準通過開放式軟件完成，區別于其它的電源還要在電路上調整電位器和可調電阻

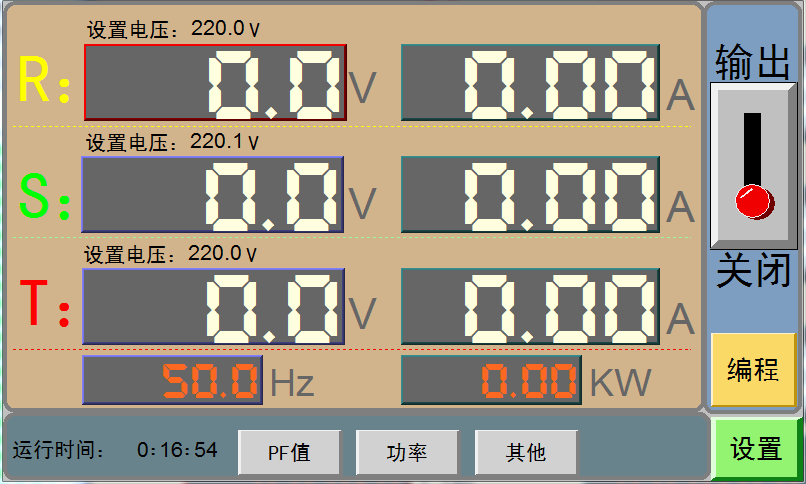

? 電壓、頻率調節范圍寬，數字按鍵輸入，獨立顯示三相相電壓和線電壓
? 數字密碼鎖定，測試數據安全并可防止重要測試數據被誤操作修改
APA2000L單相系列Single phase series
| 型號Model | APA2000L | APA2001L | APA2002L | APA2003L | APA2005L | APA2010L | APA2015L | |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 Output Capacity |
500VA | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | |
| 輸入 Input Power |
1?2W+G 110V/220V±10%50/60Hz±5% | 3?3W+G 380V±10%50/60Hz±5% | ||||||
| 輸出頻率 Output Frequency |
50Hz/ 60Hz/ 45~500Hz | |||||||
| 頻率穩定度 Frequency stability |
0.01% | |||||||
| 輸出電壓 Output Voltage |
0~150V/0~300V（AUTO） | |||||||
| 輸出電流 Output current |
4.2/2.1 | 8.4/4.2 | 16.8/8.4 | 25/12.5 | 42/21 | 84/42 | 126/63 | |
| 負載穩壓率 Load Regulation |
≤0.5% | |||||||
| 諧波失真 Waveform Distortion |
≤0.3% | |||||||
| 電表顯示 Meter Display |
LCD顯示 電壓 電流 頻率 功率（功率因數、峰值電流、時間） | |||||||
| 保護裝置 Protective Device |
具過載 過流 過溫度 短路 欠壓故障代碼提示 | |||||||
| 重量 Weight |
28 | 33 | 67 | 140 | 180 | 250 | 350 | |
| 尺寸 W*H*D |
480*190*610 | 480*280*630 | 430*980*660 | 690*1290*740 | 750*1820*840 | |||
| 工作環境 Working condition |
環境溫度 0~40°C 相對濕度10~90% | |||||||
APA2000LS三相系列Three phase series
| 型號Model | APA2006LS | APA2010LS | APA2015LS | APA2020LS | APA2030LS | APA2045LS | |
|---|---|---|---|---|---|---|---|
| 輸出容量 Output Capacity |
6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | |
| 輸入 Input Power |
1?2W+G 220V±10% | 3?3W+G 380V±10%50/60Hz±5% | |||||
| 輸出頻率 Output Frequency |
50Hz/ 60Hz/ 45~500Hz | ||||||
| 頻率穩定度 Frequency stability |
0.01% | ||||||
| 輸出電壓 Output Voltage |
0~150V/0~300V（AUTO） | ||||||
| 輸出電流 Output current |
16.8/8.4 | 27.5/13.75 | 42/21 | 55.6/27.8 | 84/42 | 126/63 | |
| 負載穩壓率 Load Regulation |
≤0.5% | ||||||
| 諧波失真 Waveform Distortion |
≤0.3% | ||||||
| 電表顯示 Meter Display |
LCD顯示 電壓 電流 頻率 功率（功率因數、峰值電流、時間） | ||||||
| 保護裝置 Protective Device |
具過載 過流 過溫度 短路 欠壓故障代碼提示 | ||||||
| 重量 Weight |
400 | 650 | 800 | 980 | 1250 | 1500 | |
| 尺寸 W*H*D |
750*1800*840 | 1300*1800*840 | 2000*1800*900 | 270*1800*1200 | |||
| 工作環境 Working condition |
環境溫度 0~40°C 相對濕度10~90% | ||||||
